Z artykułu dowiesz się:
- na czym polega stratyfikacja termiczna i dlaczego to ona decyduje o skuteczności bufora
- ile przyłączy ma typowy bufor i do czego służy każde z nich
- jak dobrać pojemność bufora do mocy źródła ciepła
- czym różni się bufor do pompy ciepła od bufora do kotła na paliwo stałe
- gdzie i jak zamontować bufor, żeby nie zakłócić warstwowania wody

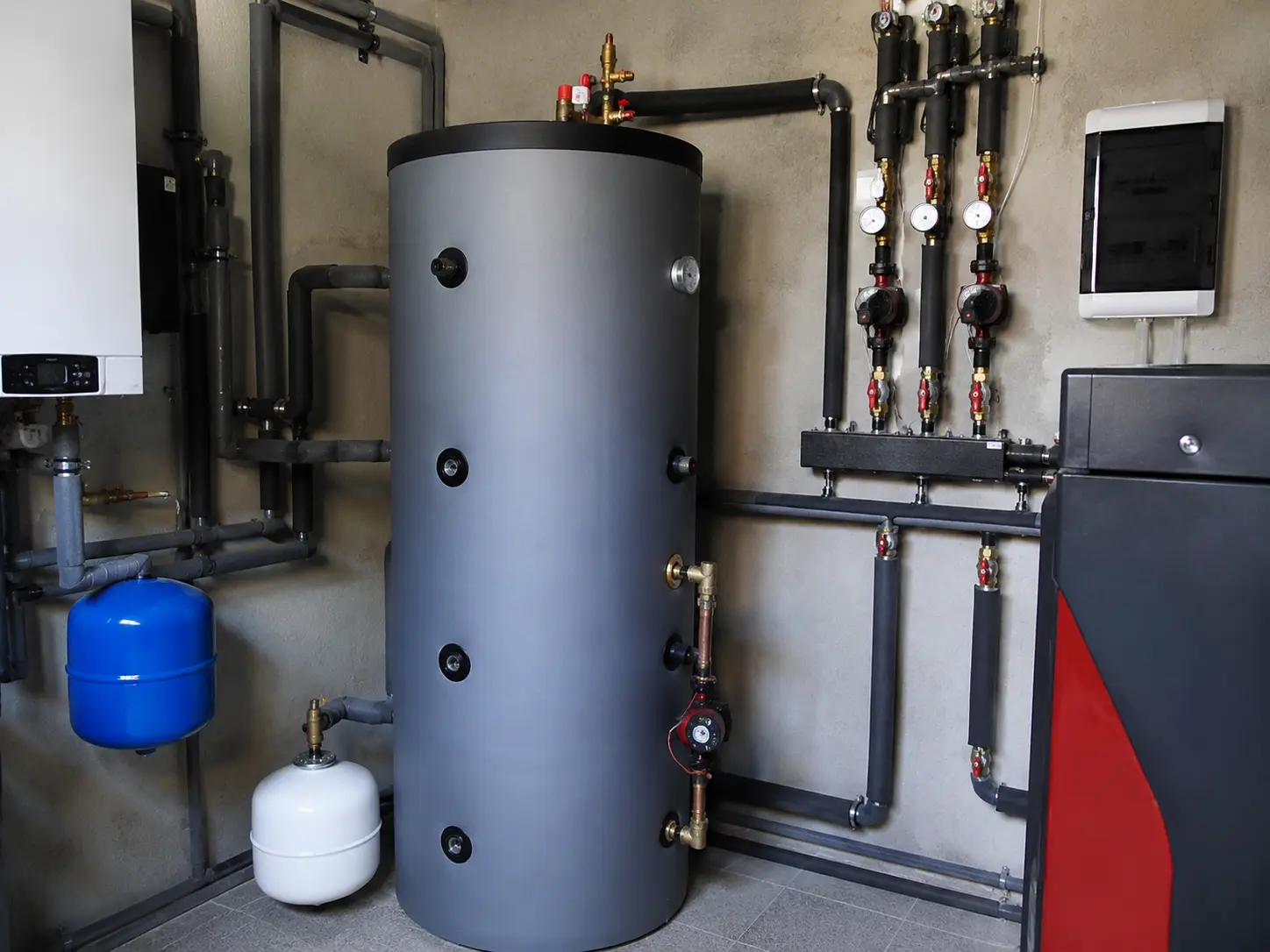

Bufor ciepła, mimo prostej konstrukcji – zbiornik stalowy z kilkoma przyłączami – zawdzięcza swoją skuteczność zjawisku fizycznemu, które łatwo zniweczyć jednym błędnie zamontowanym kolanem rurowym: stratyfikacji termicznej, czyli naturalnemu warstwowaniu się wody według temperatury.
Stratyfikacja termiczna jako podstawa
Gorąca woda ma mniejszą gęstość niż zimna, więc naturalnie unosi się i utrzymuje w górnej części zbiornika, podczas gdy chłodniejsza opada na dno. Kluczowe jest to, że nawet gdy obie warstwy się ze sobą stykają, nie mieszają się i nie wymieniają ciepła w istotnym stopniu – sam kontakt między nimi, bez wymuszonego mieszania, nie powoduje znaczącego przenikania temperatury z góry na dół.
Dzięki temu bufor potrafi jednocześnie dostarczać gorącą wodę z górnej części zbiornika do obiegu grzewczego, mimo że jego dolna partia wciąż pozostaje wyraźnie chłodniejsza – to właśnie ta zdolność do rozdzielenia temperatur w jednym zbiorniku decyduje o realnej efektywności całego rozwiązania, nie sama pojemność urządzenia.
Cztery przyłącza i ich rola
Podstawowa wersja bufora ma cztery przyłącza – dwa służące do podłączenia źródła ciepła, dwa do odbioru ciepła przez instalację grzewczą. Gorąca woda z kotła czy pompy ciepła wpływa górnym przyłączem źródła, a wystudzona wraca dolnym, tworząc naturalny obieg zgodny z kierunkiem stratyfikacji.
Odbiorniki ciepła podłącza się analogicznie, ale ich dokładne umiejscowienie zależy od wymaganej temperatury zasilania – grzejniki, potrzebujące cieplejszej wody, pobierają ją z najwyższej części zbiornika, a ogrzewanie podłogowe, działające przy niższych temperaturach, może być zasilane nieco niżej, bliżej środka bufora.
Jak montaż wpływa na warstwowanie?
Przyłącza wewnątrz bufora najlepiej kończyć kolanami ustawionymi tak, żeby wpływająca woda nie wywoływała turbulencji niszczącej uformowane już warstwy temperaturowe – gwałtowny, bezpośredni strumień skierowany w głąb zbiornika miesza wodę zamiast pozwolić jej ułożyć się warstwami, niwelując główną zaletę stratyfikacji.
Przy instalacjach łączących kilka źródeł ciepła naraz, na przykład pompę ciepła z kolektorami słonecznymi, przelot centralny powinien mieć wyraźnie większą średnicę niż „lejek” doprowadzający wodę z instalacji solarnej – dzięki temu strumienie z obu źródeł nie zakłócają się nawzajem podczas jednoczesnej pracy.
Dobór pojemności do mocy źródła ciepła
Popularna, sprawdzona zasada mówi o 50-70 litrach pojemności bufora na każdy kilowat mocy podłączonego źródła ciepła – dla domu o powierzchni około 150 metrów kwadratowych instalatorzy zwykle dobierają zbiornik w przedziale 500-800 litrów, choć dokładna wartość zależy też od izolacyjności budynku i rodzaju zastosowanych grzejników, nie tylko z samego metrażu.
Zbyt mały bufor nie da źródłu ciepła realnej swobody pracy pełną mocą, a zbyt duży wydłuża czas pierwszego nagrzania całej instalacji i generuje niepotrzebnie wyższe straty na samej izolacji zbiornika – warto ustalić pojemność indywidualnie, najlepiej z pomocą instalatora znającego konkretne parametry budynku.
Bufor przy pompie czy kotle
Bufory współpracujące z pompami ciepła bywają zaskakująco niewielkie – zwykle 80-140 litrów, montowane jako kompaktowe zbiorniki wiszące, bo ich głównym zadaniem jest ograniczenie częstego załączania i wyłączania sprężarki, nie długotrwałe magazynowanie dużych ilości energii. Częstsze cykle pracy sprężarki skracają jej żywotność i zwiększają zużycie prądu, więc nawet niewielki bufor odczuwalnie poprawia komfort i trwałość urządzenia.
Bufory przy kotłach na paliwo stałe muszą być zdecydowanie większe, często sięgające 1000 litrów i więcej, bo ich rolą jest magazynowanie nadwyżki ciepła z pełnego cyklu spalania załadowanego paliwa – kocioł spala wtedy całą porcję opału przy optymalnej, stałej mocy, zamiast dławić spalanie do bieżącego zapotrzebowania budynku.
Kiedy przepisy wymagają bufora?
Przepisy nie narzucają obowiązku montażu bufora przy każdym kotle, ale w przypadku kotłów zasypowych klasy 5. bywa on zalecany, a czasem wymagany przez producenta jako warunek zachowania gwarancji. Zbiornik pozwala wtedy kotłowi pracować pełną mocą przez cały cykl spalania i chroni go przed przegrzaniem, wynikającym z pracy przy zbyt niskim, dławionym obciążeniu.
Gdzie umieścić bufor?
Bufor najlepiej ustawić możliwie najbliżej źródła ciepła, zwykle w kotłowni czy pomieszczeniu technicznym – krótsze odcinki rur ograniczają straty ciepła podczas transportu wody między kotłem a zbiornikiem. Sam bufor, będąc jedynie magazynem ciepła bez własnego poboru energii, nie podnosi rachunków – niewielkie straty na jego izolacji są nieporównywalnie mniejsze niż oszczędności wynikające z poprawy sprawności spalania w źródle ciepła.
Ile kosztuje bufor?
Prosty bufor o pojemności 1000 litrów, bez dodatkowej wężownicy, kosztuje zwykle 1500-2500 złotych. Zbiornik z wbudowaną wężownicą, umożliwiającą na przykład bezpośrednie podgrzewanie wody użytkowej czy integrację z dodatkowym źródłem ciepła, wypada drożej – zwykle w granicach 3000-4000 złotych.
Najczęściej zadawane pytania
Na czym polega stratyfikacja termiczna w buforze ciepła?
Na naturalnym warstwowaniu się wody według gęstości – gorąca woda unosi się do góry, zimna opada na dno, a obie warstwy nie mieszają się nawet przy bezpośrednim kontakcie.
Ile przyłączy ma typowy bufor ciepła?
W podstawowej wersji cztery – dwa do podłączenia źródła ciepła i dwa do odbioru ciepła przez instalację grzewczą, choć bardziej złożone układy z kilkoma źródłami mają ich więcej.
Jaką pojemność bufora dobrać do domu jednorodzinnego?
Popularna zasada to 50-70 litrów na kilowat mocy źródła ciepła – dla typowego domu 150-metrowego zwykle sprawdza się zbiornik 500-800 litrów, choć warto to ustalić indywidualnie.
Czym różni się bufor do pompy ciepła od bufora do kotła na paliwo stałe?
Bufor do pompy ciepła jest zwykle znacznie mniejszy, rzędu 80-140 litrów, bo głównie ogranicza cykliczne załączanie sprężarki, podczas gdy bufor do kotła na paliwo stałe bywa nawet dziesięciokrotnie większy.
Czy bufor ciepła jest prawnie wymagany?
Nie przy każdym kotle, ale przy kotłach zasypowych klasy 5. bywa zalecany albo wymagany przez producenta jako warunek zachowania gwarancji.
W pigułce
| Element | Wartość lub zasada |
|---|---|
| Zasada działania | Stratyfikacja termiczna, brak mieszania warstw |
| Liczba przyłączy w podstawowej wersji | 4 – dwa źródło, dwa odbiór |
| Pojemność | 50-70 l na kW mocy źródła ciepła |
| Bufor do pompy ciepła | 80-140 l, zbiornik wiszący |
| Bufor do kotła na paliwo stałe | Od 500 l, często 1000 l i więcej |
| Koszt prostego bufora 1000 l | 1500-2500 zł |
Bufor ciepła bez zachowanej stratyfikacji to po prostu duży, drogi zbiornik z wodą o jednej, uśrednionej temperaturze – to właśnie precyzja montażu, nie sama obecność urządzenia w kotłowni, decyduje o tym, czy inwestycja realnie da oszczędności i komfort.
