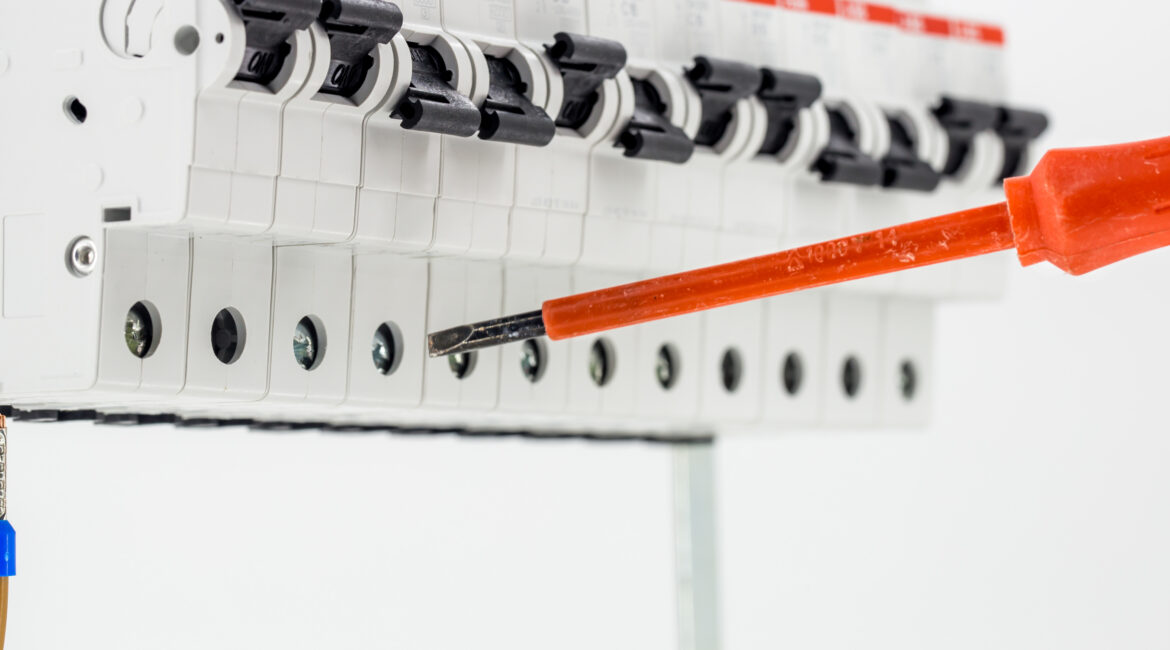

Różnicówka – czyli wyłącznik różnicowoprądowy (RCD) – to jedno z najważniejszych urządzeń ochrony przeciwporażeniowej w nowoczesnej instalacji elektrycznej. Jej prawidłowe podłączenie nie toleruje błędów. Niepoprawnie zainstalowana różnicówka nie będzie chronić przed porażeniem prądem, a w некоторych przypadkach może bezustannie się wyłączać, co doprowadzi Cię do frustracji i narazi domowników na niebezpieczeństwo.
W tym poradniku wyjaśniam, jak różnicówka działa, jak ją prawidłowo podłączyć, najczęstsze błędy i co koniecznie musisz wiedzieć, aby bezpiecznie przeprowadzić tę instalację.
Co to jest różnicówka i dlaczego jest tak ważna?
Zanim przystąpisz do montażu, musisz zrozumieć, co dokładnie robisz. Różnicówka to urządzenie, które monitoruje prąd wpływający do obwodu przez przewód fazowy i prąd wypływający przez przewód neutralny. Kiedy są sobie równe – wszystko działa normalnie. Jednak gdy człowiek dotknie uszkodzonego przewodu i prąd zacznie „ucieka” do ziemi przez jego ciało, różnicówka wykrywa tę nierówność prądów i w ułamku sekundy rozłącza obwód.
Normy bezpieczeństwa wymagają różnicówki szczególnie w pomieszczeniach wilgotnych (łazienka, kuchnia) i przy urządzeniach przenośnych (pralka, lodówka, czajnik). Różnicówka ratuje życie – to nie wymyślona statystyka, to fakt.
Typy różnicówek: Jaki model wybrać?
Zanim cokolwiek podłączysz, musisz mieć pewność, że wybrałeś prawidłowy typ urządzenia do Twojej instalacji.
Różnicówka jednofazowa (1-biegunowa lub 2-biegunowa)
Stosuje się w domowych instalacjach 230V. Pracuje z dwoma przewodami: fazowym (L) i neutralnym (N). Wejście składa się z dwóch górnych zacisków, wyjście z dwóch dolnych. To najpopularniejszy typ w polskich mieszkaniach.
Różnicówka trójfazowa (4-biegunowa)
Pracuje z trzema fazami (L1, L2, L3) i przewodem neutralnym (N). Tego typu różnicówka zajmuje więcej miejsca w rozdzielnicy, ale chroni całą trójfazową instalację budynku. Spotkasz ją w domach z zasilaniem trójfazowym lub obiektach przemysłowych.
Różnicówka o czułości 30 mA (standardowa) lub 300 mA (opóźniona)
Czułość 30 mA to standard dla pomieszczeń mieszkalnych – wyłącza się przy upływie prądu powyżej 30 miliamperów. Różnicówka 300 mA to rozwiązanie dla dużych obwodów (instalacje przemysłowe), które mają tendencję do „fałszywych” wyzwoleń z powodu drobnych przecieków prądowych.
Ważne: Zawsze sprawdź specyfikację na etykiecie różnicówki. Powinna być wyraźnie napisana liczba biegunów i czułość w miliamperach.
Zasady montażu w rozdzielnicy: Gdzie umieścić różnicówkę?
Prawidłowe umiejscowienie różnicówki w rozdzielnicy to fundament bezpieczeństwa całej instalacji. Różnicówka powinna być montowana zawsze bezpośrednio po głównym wyłączniku zasilającym, a przed wyłącznikami nadprądowymi (bezpiecznikami). Takie rozmieszczenie zapewnia, że cała grupa obwodów jest chroniona tym samym urządzeniem.
Jeśli masz dwie grupy gniazd lub różne strefy instalacji (np. jedna dla kuchni, druga dla łazienki), możesz zamontować oddzielne różnicówki dla każdej grupy. Jednak każda różnicówka musi mieć swój system bezpieczników nadprądowych za nią. Nigdy nie zmontuj dwóch różnicówek bezpośrednio za sobą – to błąd projektowy, który utrudnia lokalizowanie usterek.
Przewody: Jakie kolory i jakie średnice?
To podstawa, którą musi wiedzieć każdy. W standardowej instalacji 230V masz do czynienia z trzema przewodami.
Przewód fazowy (L) – tradycyjnie brązowy lub czarny, czasem dowolny kolor w starych instalacjach. To przewód, przez który prąd wpływa do urządzenia. Napięcie w stosunku do ziemi wynosi 230V.
Przewód neutralny (N) – zawsze niebieski. To powrotny przewód bezpośrednio z transformatora energetycznego. Jego zadaniem jest zamknięcie obwodu. Teoretycznie ma potencjał bliski ziemi (0V), ale w praktyce może mieć drobny spadek napięcia.
Przewód ochronny (PE) – zawsze żółto-zielony. To przewód podłączony do systemu uziemiającego. Jego jedynym zadaniem jest ochrona – nie ma roli roboczej. Jeśli zwykły przewód uszkodzi się wewnątrz urządzenia, prąd ucieka przez PE do ziemi zamiast porażać użytkownika.
Średnice przewodów: Dla instalacji domowych standardem jest 1,5 mm² (dla oświetlenia) lub 2,5 mm² (dla gniazd i urządzeń energochłonnych). Wszystkie trzy przewody w jednym obwodzie powinny mieć tę samą średnicę.
Krok po kroku: Jak zamontować różnicówkę jednofazową?
Zaczynamy od najpopularniejszego scenariusza – instalacji domowej 230V z jedną różnicówką.
Krok 1: Bezpieczne wyłączenie zasilania
To najważniejszy etap. Pójdź do rozdzielnicy i wyłącz główny wyłącznik zasilający. Zaraz potem, używając bezdotykowego testera napięcia (nie starej neonówki!) sprawdź wszystkie zaciski w rozdzielnicy. Jeśli tester nie świeci – dopiero wtedy możesz bezpiecznie pracować. To nie jest formalność – elektryka zabija.
Krok 2: Demontaż starego bezpiecznika (jeśli go zastępujesz)
Jeśli wymieniam starą instalację, muszę najpierw wyjąć stary bezpiecznik lub starą różnicówkę. Pociągam ją zwykle lekko w moją stronę – wysuwa się ze szyny DIN (metalowa szyna w rozdzielnicy).
Krok 3: Montaż różnicówki na szynę DIN
Nową różnicówkę pozycjonuję na metalowej szynie DIN w rozdzielnicy. Od góry zahaczyam dolną część obudowy, a potem lekko przyciskam do góry, aż rozdam kliknięcie – to znak, że urządzenie jest prawidłowo osadzone.
Krok 4: Przygotowanie przewodów
Teraz przychodzi czas na połączenia. Każdy przewód musi być starannie przygotowany:
- Ściągam 5 mm izolacji z każdego przewodu
- Skręcam miedziane żyłki, żeby się nie sypały
- Wkładam do zacisku, nie wkładając żadnej izolacji w zaciski (tylko gola miedź)
- Dokręcam śrubę zacisku momentem oporowym 1,4-3 Nm (w praktyce: tak, żeby nie schrzanić, ale bez przesadnego siłowania)
Krok 5: Podłączenie zasilania od góry
Do GÓRNYCH zacisków podłączam zasilanie (to, co przychodzi z głównego wyłącznika lub poprzedniego urządzenia):
- Zacisk L (oznaczony symbolem fazy): przewód fazowy (brązowy/czarny)
- Zacisk N (oznaczony symbolem neutralu): przewód neutralny (niebieski)
Przewód ochronny (PE) NIGDY nie idzie przez różnicówkę. To kluczowe! Przewód PE omija różnicówkę całkowicie i podłączam go bezpośrednio do listwy PE (metalnej listwy w rozdzielnicy połączonej z systemem uziemiającym).
Krok 6: Podłączenie obciążenia od dołu
Z DOLNYCH zacisków wyprowadzam przewody do zabezpieczanych obwodów:
- Zacisk L: do wyłącznika nadprądowego (bezpiecznika)
- Zacisk N: bezpośrednio do listwy zbiorczej neutralu (tej, do której już podłączony jest przewód PE)
Krok 7: Sprawdzenie wizualne
Przed włączeniem prądu, robię ostateczną kontrolę. Każde połączenie sprawdzam czy jest dokręcone. Sprawdzam czy przewód PE rzeczywiście omija różnicówkę. Sprawdzam czy nic się nie dotyka tego, czego dotykać nie powinno.
Krok 8: Włączenie zasilania i test
Włączam główny wyłącznik. Jeśli wszystko jest prawidłowo, różnicówka powinna pozostać w pozycji włączonej. Teraz przychodzi kluczowy test – naciskam przycisk TEST na obudowie różnicówki. Urządzenie powinno się natychmiast wyłączyć (dźwięk kliknięcia, dźwignia pójdzie w dół). To potwierdzenie, że różnicówka działa prawidłowo.
Montaż różnicówki trójfazowej: Dla zaawansowanych
Jeśli masz w domu zasilanie trójfazowe, proces jest podobny, ale bardziej złożony.
Do GÓRNYCH zacisków podłączasz:
- L1, L2, L3 (wszystkie trzy fazy) – najczęściej brązowe, czarne, szare
- N (neutralny) – niebieski
Do DOLNYCH zacisków:
- Każda faza idzie do osobnego wyłącznika nadprądowego
- Przewód neutralny idzie do listwy zbiorczej
- Przewód PE omija całą różnicówkę (jak w przypadku jednofazowym)
Różnicówka trójfazowa 4-biegunowa zajmuje dwa razy więcej miejsca niż jednofazowa, dlatego zadbaj, aby mieć wystarczającą przestrzeń w rozdzielnicy.
Najczęstsze błędy i jak ich unikać
Błąd 1: Podłączenie przewodu PE przez różnicówkę
To najbardziej niebezpieczny błąd. Jeśli przewód ochronny przejdzie przez różnicówkę i będzie rozłączony na wyjeściu, urządzenie podpięte pod ten obwód straci ochronę. Zawsze sprawdzaj – PE omija różnicówkę.
Błąd 2: Zamieszanie zacisków N i L
Podłączenie przewodu neutralnego do zacisku L (lub odwrotnie) spowoduje, że różnicówka będzie bezustannie się wyłączać. Zawsze dokładnie czytaj oznaczenia na obudowie.
Błąd 3: Brak przewodu ochronnego w instalacji
W starych domach bez uziomu niektórzy elektrycy montują różnicówkę bez przewodu PE. To BŁĄD. Różnicówka bez PE w instalacji TN-C może nie działać prawidłowo lub działać niestabilnie. Jeśli Twój dom nie ma uziomu, najpierw go zainstaluj.
Błąd 4: Niedokręcenie zacisków
Słabo dokręcony zacisk to źródło problemów. Prąd nie płynie efektywnie, co powoduje przegrzewanie się punktu styku i może do spowodować pożar. Śruba powinna być dokręcona pewnie, ale nie należy ją wkręcać wkrętakiem siłą – zastosuj właściwy moment oporowy.
Błąd 5: Montaż bez wyłącznika nadprądowego
Czasami instalatorzy pytają: „Czy mogę mieć różnicówkę bez bezpiecznika za nią?” Odpowiedź brzmi nie. Różnicówka chroni przed porażeniem, bezpiecznik chroni przewody przed przegrzewaniem się. Oba są niezbędne.
Błąd 6: Podłączenie dwóch faz przez różnicówkę jednofazową
W domach z zasilaniem trójfazowym nigdy nie podłączaj dwóch różnych faz (L1 i L2) do jednej jednofazowej różnicówki. Zawsze stosuj różnicówkę 4-biegunową dla całej instalacji lub osobne jednofazowe dla każdej fazy.
Co zrobić, gdy różnicówka bezustannie się wyłącza?
To sygnał, że coś jest nie tak. Jeśli różnicówka włącza się, ale zaraz wyłącza, przyczyn może być wiele:
Zła kolejność przewodów: Sprawdź czy przewód N rzeczywiście idzie do zacisku N, a fazę do L. Jeśli je zamieszałeś, będzie takiej sytuacji.
Uszkodzony sprzęt: Jeden z urządzeń podłączonych do tego obwodu może mieć wewnętrzne uszkodzenie powodujące upływ prądu. Systematycznie odłączaj urządzenia od gniazd, aż różnicówka przestanie się wyłączać. Uszkodzone urządzenie musisz wymienić.
Słaba izolacja przewodów: W starych instalacjach izolacja może być pęknięta, szczególnie w przechodach przez ścianki czy w miejscach, gdzie wszło światło słoneczne. Uszkodzoną linię trzeba wymienić.
Bład montażu – podejrzane połączenia: Sprawdź ponownie, czy wszystkie zaciski są mocno dokręcone. Jeśli któryś zacisk jest słabo dokręcony, różnicówka może nieustannie się wyłączać.
Różnicówka a komfort użytkowania
Po zainstalowaniu różnicówki możliwe, że zauważysz, że niektóre urządzenia (szczególnie stare pralki, komputery czy zasilacze) będą powodować drobne upływy prądowe, które regularnie będą wyłączać różnicówkę. To oznacza, że urządzenia się starzeją. W takim wypadku masz dwie opcje:
- Wymienić urządzenie na nowsze (ma lepszą izolację)
- Rozważyć instalację osobnej różnicówki 300 mA dla tego konkretnego obwodu (jeśli to dopuszcza przepisy)
Jednak ostatecznie najbezpieczniejsza opcja to wymiana zużytych urządzeń.
Do sprawdzenia przed ukończeniem pracy
Zanim uznasz, że praca jest skończona, przejdź przez tę listę:
- Różnicówka jest prawidłowo osadzona na szynie DIN
- Wszystkie zaciski są pewnie dokręcone
- Przewód PE omija różnicówkę i idzie bezpośrednio do listwy PE
- Przewody L i N są podłączone do prawidłowych zacisków
- Test przyciskiem TEST powoduje wyłączenie różnicówki
- Wszystkie przewody mają prawidłowe kolory
- Brak widocznych uszkodzeń izolacji przewodów
- Żaden przewód nie dotyka metalowych części rozdzielnicy (oprócz zacisku)
Jeśli cokolwiek Ci się nie zgadza, przede wszystkim nie włączaj zasilania. Powinieneś wynajać wykwalifikowanego elektryka, aby sprawdził Twoją pracę.
