Palniki gazowe inżektorowe – jak działają, z czego są zbudowane i gdzie się je stosuje

Palniki gazowe inżektorowe to jedne z najbardziej uniwersalnych urządzeń wykorzystywanych w technice spalania. Spotyka się je zarówno w budownictwie i warsztatach, jak i w laboratoriach czy instalacjach przemysłowych. Ich popularność wynika z prostej konstrukcji, wysokiej sprawności oraz zdolności do stabilnej pracy bez konieczności stosowania dodatkowych układów wspomagających dopływ powietrza.

Ten artykuł stanowi kompleksowe opracowanie tematu palników inżektorowych – od zasady działania, przez budowę i parametry pracy, aż po realne zastosowania oraz kwestie bezpieczeństwa. Jest skierowany do osób, które chcą zrozumieć techniczne podstawy tych urządzeń przed zakupem, montażem lub eksploatacją.

Jak działają palniki inżektorowe

Zasada działania palnika inżektorowego opiera się na zjawisku fizycznym znanym jako efekt Venturiego, określanym również jako efekt inżektorowy. W uproszczeniu polega on na tym, że szybko przepływający gaz wytwarza obniżone ciśnienie, które powoduje samoczynne zasysanie powietrza z otoczenia.

W praktyce paliwo gazowe przepływa przez wąski otwór dyszy z dużą prędkością. W tym miejscu ciśnienie dynamiczne spada poniżej ciśnienia atmosferycznego, co skutkuje zasysaniem powietrza do wnętrza palnika. Powietrze to miesza się z gazem w komorze inżektora, tworząc jednorodną mieszankę paliwowo-powietrzną, która następnie trafia do głowicy palnika i ulega zapłonowi.

Kluczową cechą tego rozwiązania jest brak potrzeby stosowania dmuchaw czy sprężarek. Cały proces mieszania zachodzi pasywnie, wyłącznie dzięki odpowiedniemu ukształtowaniu elementów palnika. Dzięki temu konstrukcja jest trwała, odporna na awarie i tania w eksploatacji.

Prawidłowe proporcje gazu i powietrza decydują o jakości spalania. Niedobór powietrza powoduje niecałkowite spalanie, objawiające się żółtym, kopcącym płomieniem. Odpowiedni dopływ tlenu skutkuje płomieniem niebieskim, stabilnym i o wysokiej temperaturze.

Budowa palnika inżektorowego

Choć palnik inżektorowy wydaje się prostym urządzeniem, jego skuteczność wynika z precyzyjnej współpracy kilku kluczowych elementów.

Najważniejszym z nich jest dysza paliwowa, która odpowiada za dozowanie gazu. Jej średnica i geometria są ściśle dopasowane do rodzaju paliwa – inne parametry stosuje się dla gazu ziemnego, a inne dla propanu-butanu. Wymiana dyszy pozwala dostosować palnik do konkretnego medium.

Za właściwe mieszanie odpowiada inżektor, czyli komora, w której zachodzi zasysanie powietrza na skutek efektu Venturiego. To właśnie ten element decyduje o stabilności płomienia i efektywności spalania.

Głowica palnika stanowi miejsce zapłonu mieszanki. Wykonywana jest zazwyczaj ze stali nierdzewnej lub ceramiki odpornej na wysokie temperatury. W obrębie płomienia można wyróżnić trzy charakterystyczne strefy – wewnętrzny stożek o niższej temperaturze, strefę pośrednią o spalaniu częściowym oraz zewnętrzny stożek utleniający, w którym zachodzi pełne spalanie i osiągana jest najwyższa temperatura.

Całość uzupełnia układ zapłonowy, najczęściej w postaci iskrownika elektrycznego, oraz regulator dopływu powietrza i gazu. W palnikach laboratoryjnych regulacja odbywa się zwykle poprzez obrotową nasadkę lub pierścień z otworami.

Temperatury spalania i charakterystyka płomienia

Temperatura pracy palnika inżektorowego zależy bezpośrednio od rodzaju paliwa oraz jakości mieszanki paliwowo-powietrznej. Przy spalaniu gazu ziemnego temperatura płomienia w warunkach roboczych wynosi zazwyczaj od 650 do 700°C, natomiast maksymalna temperatura spalania może przekraczać 2000°C.

W przypadku propanu-butanu temperatura płomienia sięga około 1000°C, co czyni ten gaz popularnym wyborem do prac warsztatowych i budowlanych. Najwyższe temperatury uzyskuje się przy spalaniu acetylenu z tlenem, gdzie płomień może osiągać nawet 3200°C.

Kolor płomienia jest prostym, ale bardzo istotnym wskaźnikiem jakości spalania. Niebieski płomień świadczy o pełnym spalaniu i wysokiej temperaturze, natomiast żółty lub pomarańczowy wskazuje na niedobór powietrza, niższą sprawność i zwiększone zużycie gazu.

Rodzaje palników inżektorowych i ich zastosowanie

Palniki inżektorowe występują w wielu odmianach, dostosowanych do konkretnych warunków pracy.

W laboratoriach powszechnie stosuje się palniki Bunsena, Teclu oraz Meckera. Różnią się one konstrukcją głowicy i sposobem regulacji powietrza, co wpływa na temperaturę oraz charakter płomienia. Palniki Meckera, dzięki zastosowaniu siatki metalowej, zapewniają szczególnie równomierny rozkład ciepła i wysokie bezpieczeństwo pracy.

W przemyśle palniki inżektorowe wykorzystywane są w kotłach, piecach grzewczych, instalacjach metalurgicznych, procesach chemicznych oraz w przemyśle spożywczym, gdzie wymagane jest stabilne i kontrolowane źródło ciepła.

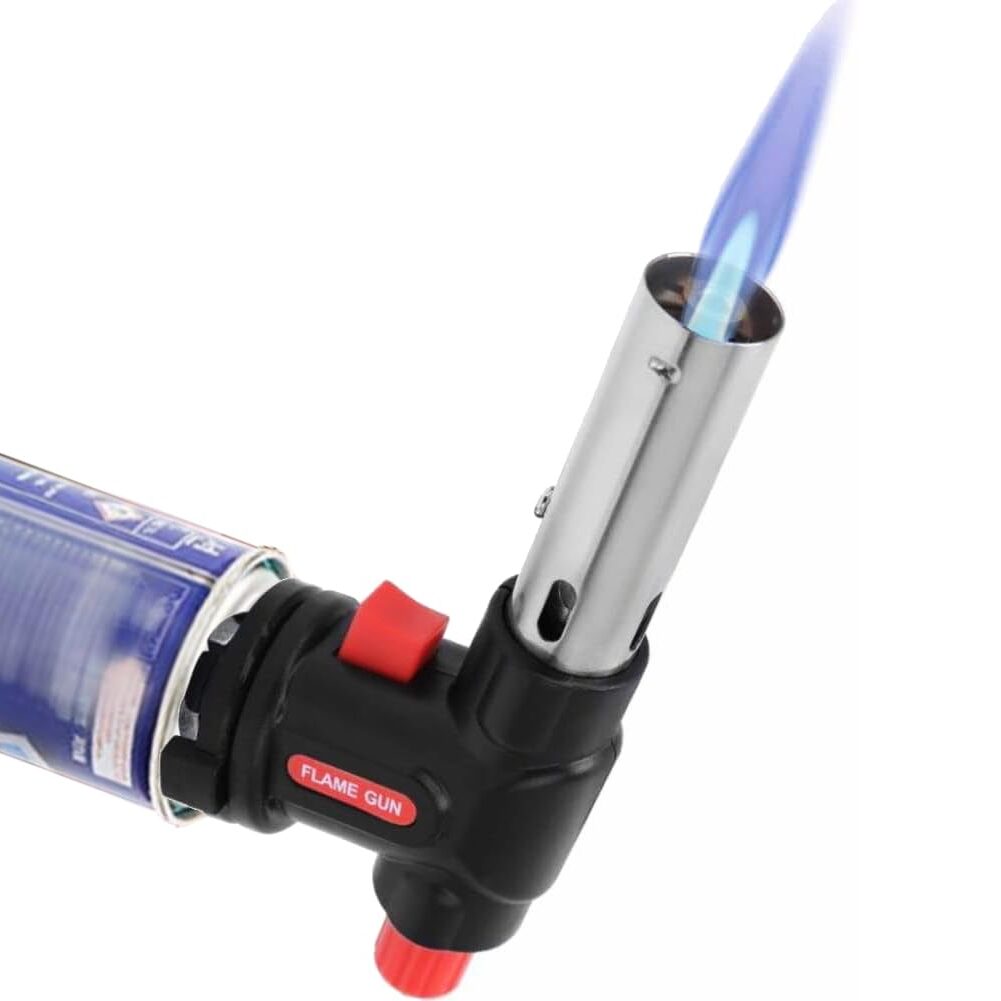

W warsztatach i na budowach dominują palniki ręczne do lutowania, spawania, cięcia metalu, podgrzewania elementów czy opalania farb. Ich zaletą jest mobilność, szybkie nagrzewanie i możliwość pracy w trudnych warunkach terenowych.

Palniki inżektorowe a bezinżektorowe

Palniki inżektorowe różnią się od bezinżektorowych przede wszystkim sposobem mieszania gazów. W modelach inżektorowych jeden gaz zasysa drugi dzięki różnicy ciśnień, natomiast w palnikach bezinżektorowych oba media doprowadzane są pod podobnym ciśnieniem.

Rozwiązanie inżektorowe zapewnia lepszą stabilność płomienia, niższą temperaturę elementów konstrukcyjnych oraz wyższy poziom bezpieczeństwa. Z tego względu palniki inżektorowe dominują na rynku i znajdują zastosowanie w większości standardowych instalacji.

Bezpieczeństwo i normy techniczne

Eksploatacja palników gazowych wymaga bezwzględnego przestrzegania norm technicznych. Podstawowym dokumentem regulującym kwestie bezpieczeństwa jest norma PN-EN 746-2, która określa wymagania dotyczące projektowania, instalacji, użytkowania i konserwacji palników gazowych.

W zależności od zastosowania znaczenie mają również normy PN-EN 676, PN-EN 303 oraz PN-EN 203. Obejmują one zagadnienia związane ze stabilnością płomienia, zabezpieczeniami przeciwwypływowymi, układami sterowania oraz wentylacją pomieszczeń.

Prawidłowa wentylacja i czyste powietrze do spalania są kluczowe dla bezpiecznej pracy palnika. Obecność agresywnych substancji chemicznych w powietrzu może prowadzić do korozji elementów oraz zaburzeń procesu spalania.

Konserwacja i typowe problemy eksploatacyjne

Regularna konserwacja palnika inżektorowego znacząco wydłuża jego żywotność i poprawia bezpieczeństwo pracy. Szczególną uwagę należy zwrócić na czystość dysz paliwowych, które mogą ulegać zatykaniu przez zanieczyszczenia. Do ich czyszczenia stosuje się cienki drut miedziany, nigdy stalowy, aby nie uszkodzić otworów.

Istotna jest również kontrola szczelności połączeń oraz stanu inżektora. Zanieczyszczenia lub uszkodzenia w tej strefie bezpośrednio wpływają na jakość mieszanki i stabilność płomienia.

W przypadku przeskoczenia płomienia do wnętrza palnika należy natychmiast przerwać pracę i pozwolić urządzeniu ostygnąć. Zjawisko to może być spowodowane nieprawidłową regulacją powietrza, spadkiem ciśnienia gazu lub gwałtownym ruchem powietrza w pomieszczeniu.

Zastosowanie palników inżektorowych w praktyce

Palniki inżektorowe są nieodzownym narzędziem w pracach budowlanych i warsztatowych. Wykorzystuje się je do lutowania i spawania, cięcia metali, podgrzewania zapieczonych elementów, obkurczania izolacji termokurczliwych oraz usuwania powłok malarskich.

W laboratoriach służą do sterylizacji narzędzi i przeprowadzania doświadczeń, natomiast w przemyśle stanowią podstawowe źródło ciepła w wielu procesach technologicznych.

Podsumowanie

Palniki gazowe inżektorowe łączą prostą konstrukcję z wysoką sprawnością i bezpieczeństwem użytkowania. Dzięki wykorzystaniu efektu Venturiego zapewniają stabilne spalanie bez potrzeby stosowania dodatkowych układów mechanicznych. Ich wszechstronność sprawia, że znajdują zastosowanie zarówno w warunkach domowych, jak i w zaawansowanych instalacjach przemysłowych.

Świadomy wybór odpowiedniego modelu, regularna konserwacja oraz przestrzeganie norm bezpieczeństwa to klucz do długiej i bezproblemowej eksploatacji palnika inżektorowego.

FAQ – palniki gazowe inżektorowe

Czym jest palnik gazowy inżektorowy?

Palnik gazowy inżektorowy to urządzenie spalające gaz, w którym powietrze potrzebne do spalania jest zasysane samoczynnie dzięki różnicy ciśnień. Zjawisko to, znane jako efekt Venturiego, eliminuje konieczność stosowania wentylatorów lub sprężarek. Dzięki temu palniki inżektorowe są proste w budowie, niezawodne i bezpieczne w eksploatacji.

Jak działa palnik inżektorowy?

Działanie palnika inżektorowego polega na szybkim przepływie gazu przez wąską dyszę. Powoduje to spadek ciśnienia, który zasysa powietrze z otoczenia do wnętrza palnika. Gaz miesza się z powietrzem w komorze inżektora, a następnie ulega zapłonowi w głowicy, tworząc stabilny i wydajny płomień.

Do czego stosuje się palniki inżektorowe?

Palniki inżektorowe znajdują zastosowanie w budownictwie, warsztatach, laboratoriach oraz przemyśle. Wykorzystuje się je m.in. do lutowania, spawania, cięcia metalu, podgrzewania elementów, opalania farb, procesów technologicznych oraz prac laboratoryjnych wymagających kontrolowanego źródła ciepła.

Jakie paliwo można stosować w palnikach inżektorowych?

Najczęściej palniki inżektorowe zasilane są gazem ziemnym lub propanem-butanem. W zastosowaniach specjalistycznych spotyka się również palniki pracujące na acetylenu z tlenem. Kluczowe znaczenie ma odpowiedni dobór dyszy paliwowej do rodzaju gazu.

Jaka temperatura płomienia występuje w palniku inżektorowym?

Temperatura płomienia zależy od paliwa i jakości spalania. Dla gazu ziemnego wynosi zazwyczaj około 650-700°C, dla propanu-butanu około 1000°C, a dla acetylenu z tlenem może przekraczać 3000°C. Niebieski płomień oznacza pełne spalanie i najwyższą efektywność cieplną.

Dlaczego płomień palnika jest żółty?

Żółty lub pomarańczowy płomień oznacza niecałkowite spalanie gazu. Najczęściej jest to wynik zbyt małego dopływu powietrza, zabrudzonej dyszy lub nieprawidłowej regulacji palnika. Taki płomień ma niższą temperaturę i zwiększa zużycie paliwa.

Czym różni się palnik inżektorowy od bezinżektorowego?

Palnik inżektorowy zasysa powietrze lub drugi gaz dzięki różnicy ciśnień, natomiast w palniku bezinżektorowym oba media doprowadzane są pod podobnym ciśnieniem. Palniki inżektorowe są bardziej stabilne, bezpieczniejsze i powszechniej stosowane w praktyce.

Czy palniki inżektorowe są bezpieczne?

Tak, pod warunkiem prawidłowej eksploatacji i zgodności z normami technicznymi. Palniki inżektorowe spełniają wymagania norm PN-EN, w tym PN-EN 746-2, i są wyposażone w rozwiązania ograniczające ryzyko cofnięcia płomienia oraz przegrzania.

Jak często należy czyścić palnik inżektorowy?

Częstotliwość czyszczenia zależy od intensywności użytkowania i jakości paliwa. W warunkach warsztatowych zaleca się okresową kontrolę dyszy i inżektora, zwłaszcza jeśli zauważalne są zmiany koloru płomienia lub spadek wydajności.

Co oznacza przeskoczenie płomienia w palniku?

Przeskoczenie płomienia to zapłon mieszanki wewnątrz palnika, a nie na jego wylocie. Objawia się głośnym dźwiękiem i szybkim nagrzewaniem korpusu. W takiej sytuacji należy natychmiast wyłączyć palnik i pozwolić mu ostygnąć. Przyczyną jest zwykle nieprawidłowa regulacja powietrza lub spadek ciśnienia gazu.

Czy palnik inżektorowy nadaje się do użytku domowego?

Tak, wiele palników inżektorowych jest przeznaczonych do prac domowych i hobbystycznych, takich jak lutowanie czy opalanie. Kluczowe jest dobranie odpowiedniego modelu, stosowanie się do instrukcji producenta oraz zapewnienie właściwej wentylacji pomieszczenia.
